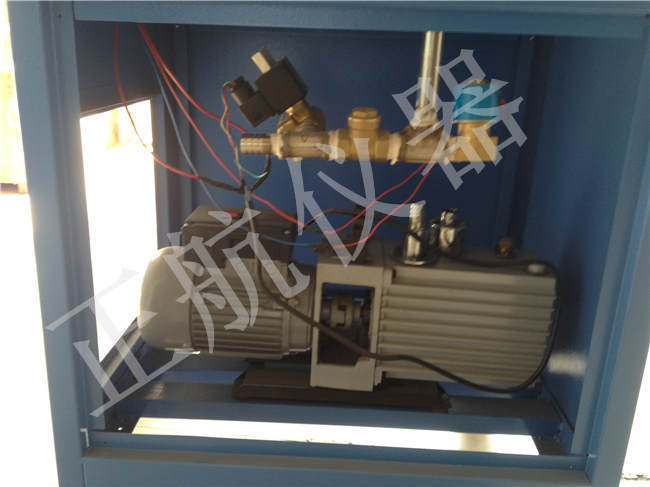

♦ 传统干燥箱什物以及分析模型如图4—7及图4—8所示。

◆ 干燥箱分析前处理
♦ 流体域模型

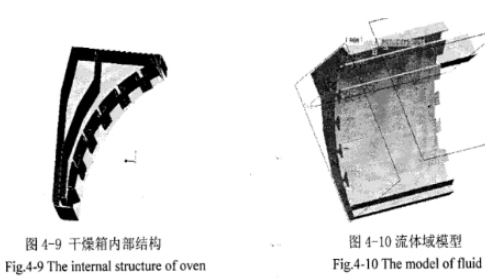

♦ 这篇文章首要分析热风由风机出风口吹出，流经送风管道，由进风口进入干燥箱，在干燥箱内腔中活动，由风嘴喷出进程，因而，树立流体域模型如图4—10所示。


♦ 网格区分及质量查看
♦ 网格区分
♦ 这篇文章选用的对错结构化网格，在面的网格区分中首要选用四边形网格，在指定区域选用三角形网格单元，在体的区分中首要选用四面体网格方式，单个方位选用六面体、楔形体和椎体网格进行混合网格区分∞2'3j删，终究把干燥箱流体域区分为3449400个网格。
♦ 网格质量查看在Gambit中衡量网格质量的好坏，经过下面几个方面：
♦ Aspect Ratio纵横比，等于1是最佳的单元，比方正四面体、正四边形和正六面体
等，通常情况下不要超越5，这篇文章中网格区分中得到纵横比为3．4084。
♦ Edge Ratio长边和最短边之比，大于或许等于1，这篇文章中网格长边和最短边之比为3．9157。
♦ EquiAnge Skew经过单元夹角核算的歪曲程度，在0到12_间，0为质量最佳，1为质量最差，最佳是控制在0N0．92_间，这篇文章中网格的歪曲程度为0．799676。
♦ EquiSize Skew经过核算单元巨细的歪曲程度，在oNl之间，0为质量最佳，1为质量最差，最佳是控制在0.92之间，这篇文章中网格的歪曲程度为0.798529。
♦ 由以上网格查看得到这篇文章对干燥箱流体域进行网格区分，得到的网格质量在适合的规模以内，因而适合对其进行数值分析。
