太阳能干燥设备功能成果与分析
ღ 三七采收时节多为春、冬天，因而太阳能干燥体系在春、冬天的集热功能尤为重要。在三七采收期对该太阳能集热干燥体系接连多天进行测验，得出了不一样工况下的多组实验数据，有些
实验成果如表l所示。
ღ 表l中所示的作业温度指的是箱内3个高度上温度的均匀值，功率是由式(1)核算得到的集热器的功率功率略微偏高，笔者以为一是因为在实测进程中某些丈量仪器对外界条件改变的呼应时刻
过长，发生丈量成果的延时而致使核算成果的误差；二是因为集热器存在～定的热容，当辐照度动摇时，集热器存储的热量向外开释热量而致使温度的安稳，也致使了实测功率的偏高。
ღ 从图4发现，集热器出口温度总的改变趋势与集热器采光面遭到的太阳辐照值改变共同，即当太阳辐照值添加时集热器出口风温会随之添加，但添加到必定的温度后趋于安稳，这是因为此刻
空气集热器的吸热板、盖板及边框都充沛吸热，温度比环境温度高许多，其对流散热丢失和向外热辐射很大，丢失很多热量，这也是出口温度越高但功率反而下降的要素：正午往后太阳辐照值显着
下降，但集热器出口热空气温度下降并不很显着，这首要是因为集热器的热惯性要素，它将之前板壁吸收的热量逐步开释给流过它的空气。
太阳能干燥箱热功能：
ღ 在如图l所示的体系设备中，别离采纳2种通风方法对干燥箱供热。一种选用热风由干燥箱顶部进入，从底部排气口排出；另一种则采纳相反的活动方法，即底部进风，项部排风。2种方法
的进风流量同为0．0597 k/s，在设有导风板的状况下别离对干燥箱内温度进行测验，测验成果如图5及表2所示。
ღ 选用顶部进风底部排风方法时，干燥箱内上、中、基层有较大温差，温度由上而下逐步下降，且出口排风温度与箱内最低的基层温度也具较大温差，最大达17℃，均匀在lO℃以上。
ღ 采纳该方法时，干燥箱内全体温度上升较快，干燥体系从上午9：07开端作业，到10：17时箱内上层温度即到达40℃，约2 h后，全部箱内温度都在40℃以上，以后虽跟着辐照度的添加有
缓慢增加，但全体趋于安稳，上层最高温度可达55℃。
ღ 在下午14：00往后，太阳辐照值敏捷下降，干燥箱内各层温度跟着进风温度的下降逐步减小温差，约在下午16：00，太阳辐照强度降为401 W／m2，上、中、基层温度均趋于42℃。选用
底部进风顶部排风方法时，干燥箱内上、中、基层温度较为挨近，温差规模较小，均在1℃摆布，底部温度略高，顶部略低，出口排风温度也与顶部挨近，最大温差仅为2.3℃。
ღ 箱内全体温度散布均匀，但全体温度较低，箱内最高温度40℃(下午14：00太阳辐照值为990 W／m2)。
ღ 采纳此种方法时，进风温度高、密度小，热空气不断向干燥箱上层运动，直接从顶端出口排出，热量并未被干燥物有用使用，因而排风温度较高，能量丢失较大，可见此方法不利于箱内保

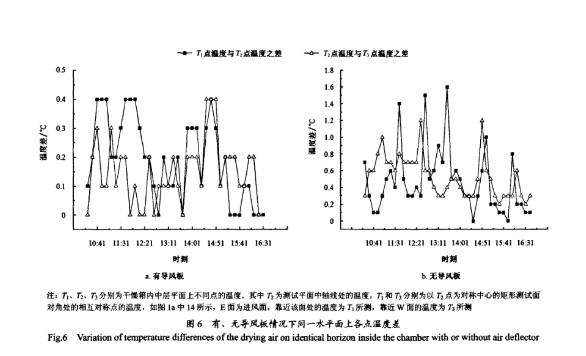

温文节能。干燥箱中选用了导风板以消除箱内热风死角和坚持温度散布均匀。为调查导风板的实际作用，进行了比照测验，测验成果如图6及表3所示。
ღ 从图6可看出，有导风板时干燥箱内温度散布较为均匀，同一平面的温差较小，在0～0.4℃规模内安稳动摇，均匀温差低于0.2℃。
ღ 无导风板时干燥箱内温度散布较不均匀，同一平面上的温差相对较大，在0～1.6℃规模内动摇，均匀温差达0.5℃，与有导风板时比较略高，这与实验所用干燥箱体积较小有关，若选用更大
容积干燥箱，则导风板对温度散布均匀性影响将更为明显。
三七干燥进程：
ღ 图7为放置在太阳能干燥箱内和露天天然环境中的2组三七干燥样品的含水率改变比照图。
ღ 比照实验测验时期的太阳辐照度和环境温度改变状况已在图8中给出，在黄昏及夜间不作业时2组样品均被密封保留，图中给出的仅仅干燥作业起、止时期的气候数据，夜间数据未给出因而
图中数据不接连。能够看出，鲜三七从初始含水率66．53％下降至终究含水率17．15％，在空气流量为0．0597 kg／s的太阳能干燥箱中干燥只用450 min。
ღ而一样天气状况，露天天然暴晒干燥的鲜三七样品，在450 min后含水率仅降为34．1l％，因为夜晚气温低，空气相对湿度较大，过夜的三七吸湿后含水率又略有上升，再经过440 rain的露
天干燥，终究含水率才降至l 8.36％，即全部天然干燥进程需990 min。
ღ 从图7知，在干燥开端后的前100 min内2种干燥方法的降水速率相差不大，这首要是因为这段时刻脱掉的水分首要是三七内的非联系水和外表的附着水，这有些水分联系强度弱较易脱去，
干燥速率首要取决于环境温度和风速。
ღ 以后，天然干燥速率逐步下降，是因为此刻三七中水分首要以联系水方法在，这有些水分较难脱去，首要取决于外界空气的相对湿度和温度。
ღ 而太阳能干燥箱中的温度比环境温度高，热空气的相对湿度较低，湿三七中的水蒸气分压大大高于周围热空气的水蒸气分压，较利于推进三七内部水分向外表运动，因而干燥速率较快这是
选用太阳能干燥比天然干燥更有用的要素之一。在对干燥后的三七样品进行加工的进程中发现，选用太阳能干燥设备干燥的三七，因为全部干燥进程都是关闭在于燥箱中进行的，干燥前洗净的三七
被外界的尘埃、污染物污染概率很小，经过干燥后可直接加工或食用。
ღ 而天然露天暴晒干燥的三七，虽干燥前去泥、洗净，但因为干燥进程敞开，暴晒地选于空气活动较好的风口处，干燥进程中三七难免会遭到尘土及空气中的铅、汞等污染物污染。若要将其加工成粉末状，还须再次清洁及重复晾干，这将耗时耗工。 明显，选用本太阳能干燥体系干燥三七的优势在于不只大大缩短干燥时刻，还提高了干燥质量。
定论：
ღ 这篇文章经过对自行设计的太阳能三七干燥设备进行了功能测验，并在一样条件下与天然干燥进行了比照研讨，成果表明：
ღ 单层玻璃盖面V型吸热板双通道的太阳能空气集热器在昆明冬天某个典型晴天，空气流量0.0597 kg／s时，集热器出口最高温度可达62．2℃，功率最高可达76．7％，均匀功率最高达67.
1％；在多云天气状况下也能坚持热功率在50％以上。
ღ 设有导流板的保温干燥箱，选用上部进风、底部排风方法，均匀箱温为48．9"C要高于选用底部进风、项部排风时的均匀箱温32．3℃，且升温较快，保温作用好。 选用太阳能干燥能将三七
干燥周期缩短一半，约7 h，还能革除环境污染对三七质量的影响此种太阳能三七干燥体系具有宽广的发展前景和推行价值。
