主题内容与适用范围
本标准规定了电围栏脉冲器的试验条件,试验用仪器、仪表及精度范围,试验内容和试验方法。
本标准适用于畜牧业生产用各种型式的电围栏脉冲器。
引用标准JB/T 5163 电围栏脉冲器技术条件试验条件
环境条件:除对试验条件另有规定外,全部试验应在常温、常湿、无导电尘埃、周围介质无爆炸危险、无破坏金属及绝缘的腐蚀性气体存在的室内进行。
被试样机须是未经使用的样机。
安装位置应符合使用说明书的规定。
被试样机的电源电压和频率应与使用说明书的规定一致。若被试样机设计用于某一电压范围,则应采用该范围内最不利的电压供电。
试验用仪器、仪表:试验所用仪器、仪表应经检定合格,其精度等级应符合附录A(参考件)的规定。
试验内容和方法:
最大输送距离测试:在实际架设的围栏上进行要求围栏单线长度(若有接地线亦包括在内)不小于电围栏脉冲器最大输送距离标称值的95%,电源电压为额定值。
在栏线首端和末端分别测出输出电压峰值,当首、末端电压U1m 均不低于2000V 时,即可认为电围栏脉冲器的最大输出距离不小于标称值。
测试线路如图1 所示用电子示波器描记分压电阻R2 上的电压波形,测出其峰值U2m,利用公式(1)计算出栏线电压峰值U1m。
输出特性试验输出电压峰值测试:在不带栏线情况下进行,测试线路如图1测试用仪器、测试方法及要求与5.1 条相同,用公式(1)计算出空载输出电压峰值U1m将U1m 的计算结果填入表2。

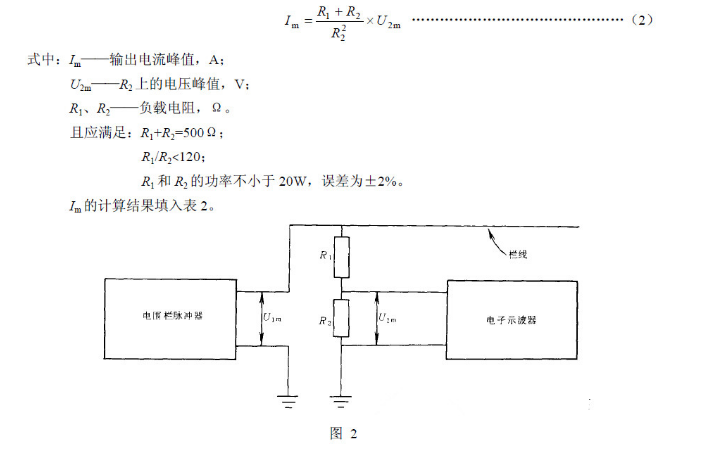

输出电流峰值测试:测试线路如图2用电子示波器描记电阻R2 上的电压波形,测出其电压峰值U2m,利用公式(2)求出电流峰值Im。
输出脉冲宽度测试:在进行5. 2. 2 条规定项目测试的同时,利用电子示波器的时标信号,测出R2 上电压波形的底宽,即是输出脉冲宽度以ms 为单位。
每一脉冲电荷量利用5.2.2 条和5.2.3 条规定的两项测试结果,对输出脉冲波形进行面积计算,即为每一脉冲电荷量,以mC 为单位。
